Ogniwa LiFePO4

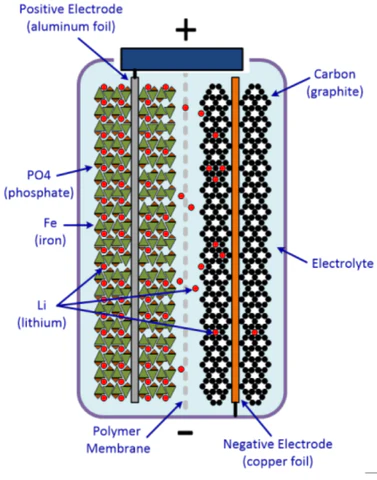

Bateria litowo-żelazowo-fosforanowa (lifepo) ma napięcie nominalne 48 V DC. Składa się z 16 ogniw o napięciu 3,2 V każde. Wewnętrzna struktura ogniwa akumulatora Lifepo4 jest pokazana na rysunku. Pokazano strukturę oliwinu Lifepo jako elektrodę dodatnią ogniwa. Folia aluminiowa działa jako 4 kolektory prądu bieguna dodatniego. Membrana polimerowa oddziela dodatnie i ujemne elektrody ogniwa. Elektron (e-) nie może przejść przez separator polimerowy, ale Li + może swobodnie przez niego przejść. Elektroda ujemna, która składa się z grafitu, jest pokazana na rysunku po prawej stronie. Folia miedziana jest kolektorem prądu elektrody ujemnej. W ogniwie znajduje się organiczny elektrolit, który jest uszczelniony kompozytową folią z tworzywa sztucznego.

schematic of electron flow inside a lithium battery 480x480



Cechy ogólne

  • Jako materiał dodatni zastosowano fosforan litowo-żelazowy (LiFeP04), który zapewnia wydłużoną żywotność i dobre parametry bezpieczeństwa.
  • Wbudowany system BMS oferuje ochronę napięcia, prądu, temperatury i funkcje alarmowe. BMS może komunikować się z innymi urządzeniami za pomocą protokołu magistrali mod.
  • Wbudowany moduł BMS mierzy prąd, napięcie, temperaturę powierzchni pojedynczego ogniwa i temperaturę otoczenia akumulatora.
  • Wbudowany system BMS oferuje cztery zdalne funkcje, które mogą komunikować się z odległym centralnym centrum sterowania za pomocą zarządzania komputerowego.
  • Połączenie BMS i technologii zarządzania komputerowego pozwala na monitorowanie i kontrolę różnych parametrów i stanu w czasie rzeczywistym.
  • System zasilania posiada wtórne zabezpieczenie przed odcięciem, a gdy napięcie jest zbyt niskie, system odetnie zasilanie z akumulatora, aby chronić jego żywotność.
  • W normalnych warunkach pracy cały system emituje bardzo mało hałasu dzięki pasywnej konstrukcji chłodzenia.



Zalety

  • Wysokie czasy cykli, typ C do 5000 cykli do 80% DOD (;>3SOO cykli do 100% DOD), inne do 3000 cykli do 80% DOD (;>2000 cykli do 100% DOD).
  • Niski wskaźnik samorozładowania (na miesiąc): 2%, brak efektu pamięci.
  • Niska waga, energia właściwa jest 2-3 razy większa niż w przypadku konwencjonalnych akumulatorów kwasowo-ołowiowych.
  • Mały rozmiar, wolumetryczna energia właściwa jest około 2 razy większa niż w przypadku akumulatora kwasowo-ołowiowego.
  • Bezpieczeństwo, akumulator LiFeP04 całkowicie rozwiązuje problemy bezpieczeństwa tradycyjnych akumulatorów litowych.
  • Szeroki zakres temperatur pracy (-20'C-+60'C) i dobra wydajność w wysokich temperaturach.
  • Doskonała wydajność szybkiego ładowania, po szybkim ładowaniu prądem lC pojemność może osiągnąć 95% pojemności w ciągu pół godziny.
  • Elastyczna konfiguracja, wiele równoległych modułów może obsługiwać rozszerzenie pojemności w celu wydłużenia czasu podtrzymania.
  • Łatwa instalacja, akumulator można zainstalować w standardowej szafie 19” lub na ścianie
  • Tryb uśpienia zmniejsza straty energii podczas przechowywania i transportu.
  • Wygodna konstrukcja interfejsu, cała wiązka przewodów jest podłączona za pomocą wtyczki.
  • Przyjazny dla środowiska, nie zawiera metali ciężkich.
  • Bezpieczeństwo, bateria LiFeP04 całkowicie rozwiązuje problemy bezpieczeństwa tradycyjnych baterii litowych.
  • Posiadanie FTTH zwykle zastępuje FTTB (FTTx) może być prostsze w użyciu.
